沖孔腳踏板(鋼跳板)生產線
（ 踏板、封頭合用型）
二、成型工藝
踏板生產原理：放料——自動校平——伺服送料——連續沖孔——成型——定尺、切斷——收料臺
封頭板生產原理：放料——自動校平——伺服送料——連續沖孔—出料
三、機組性能
3.1 板材厚度：1.2≤∮≤2.0㎜
板材寬度：≤410㎜
產品規格：240X45、240X50、240X55、250X50、250X55（沖模暫定240X55MM）
（常規）

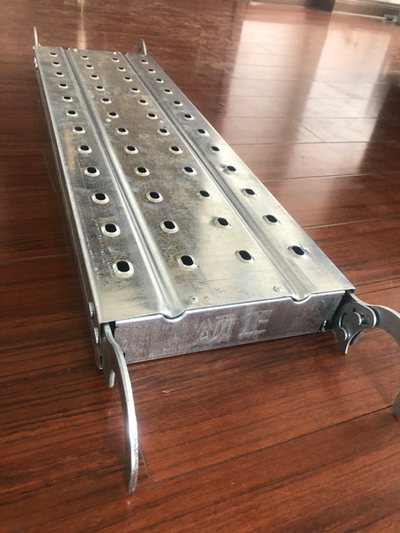

產品： 孔型橢圓防滑孔
產品寬度： 240-250
產品高度： 55mm
產品長度： 待定
3．2生產線速度：1-10米/分鐘（約4-6片/分鐘）
3．3生產占地面積：長35米X寬3米
3．4裝機總?cè)萘浚杭s45kw
四、設備組成
設備主要由被動放料機、校平機、伺服送料機、連續性沖孔、沖床、成型部分、液壓切斷部分、收料臺、電器控制柜等部件組成。
5、4連續沖孔部分 (氣源由需方自備)

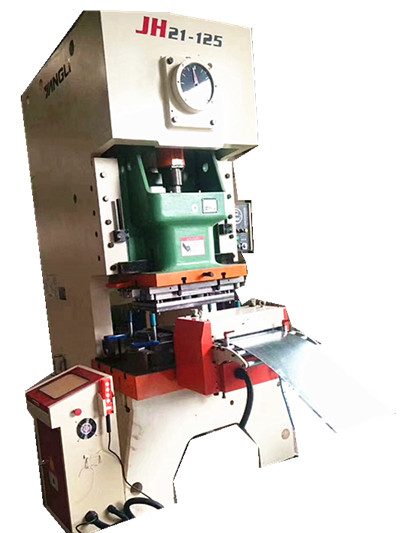

5.4.1沖床：JH21-125T（客戶自備）
5.4.2 沖載力：125噸
5.4.3沖模材質：GCr12淬火處理，硬度達到58-62°
5.4.4 沖模數量：沖孔模具兩套（踏板沖模一副、封頭板沖模一付）
5.4.5 功率： 11kw
5、5成型主機
5、5、1機架： GY160型成型主機約18架。機組采用HT200龍門式鑄鐵牌坊架，輥軸直徑φ80，輥 軸材質40Cr，調質處理。單出軸下傳動齒輪箱電機功率22KW，變頻調速。 ZQ5減速機，側立輥架3付，底座用碳鋼板焊接。軋制速度1-10米/min，軋制厚度范圍1.2-1.8mm。
5、5、2成型機架：18架
5、5、3軋輥軸直徑：￠80mm，材質40Cr，調質處理
5、5、4滾輪材質：GCr15鍛件，整體淬火處理，硬度HRC56-62o
5、5、5電機功率：22kw電機，變頻調速，ZQ500減速機
5、5、6 .傳動方式：每道次獨立齒輪分配箱傳動
5．6液壓切斷部分
5、6、1液壓跟蹤，切斷時不停機隨動切斷，氣動插孔定位，氣動復位。
液壓站功率：5.5KW
切斷刀片材質：Cr12，淬火處理。
切斷刀片數量：1付（240X55）
可根據型材圖紙及實際需求制造設備！
